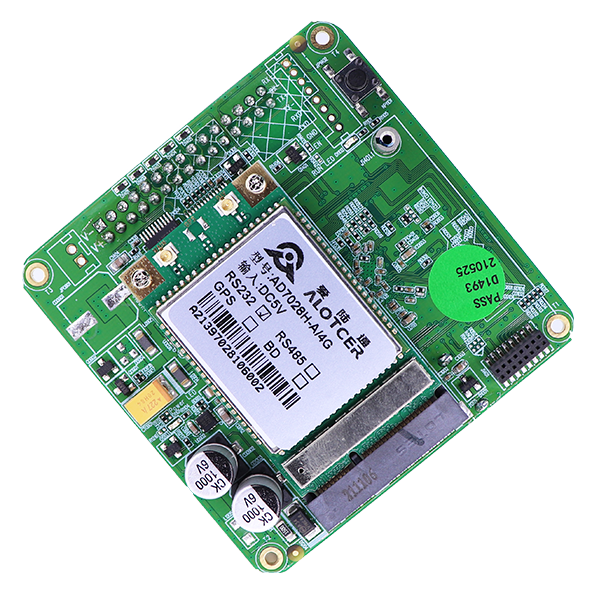

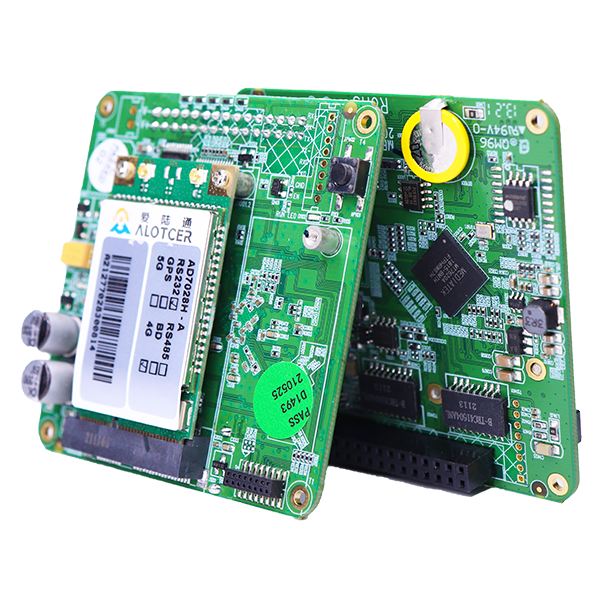

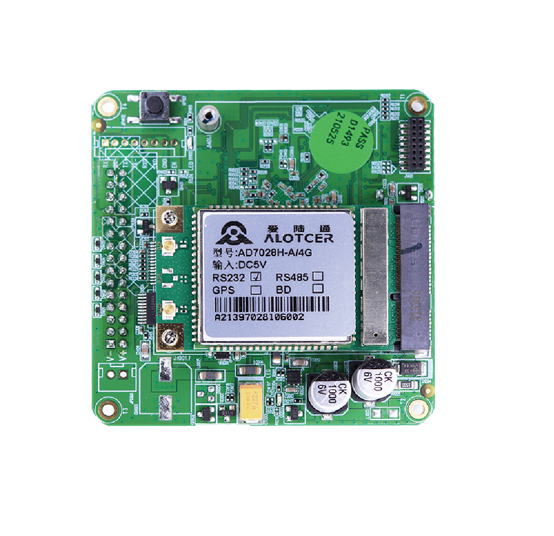

電力分布式DTU公共單元通信模塊—AD7028H

??雙模5G雙串口硬件加密雙卡雙待MQTT??VPN組網二次開發寬溫寬壓

?? 5G全網通、SA/NSA雙模、兼容4G/3G/2G

?? 2路LAN(1路可為WAN)、2路RS232/485

?? 電力101/104規約、電力終端配置交互協議

?? 可選雙卡、GPS/北斗/脈沖、電力加密/公專/esim

?? MQTT、Modbus TCP、OPC UA、Ntirp、DTU功能

?? IPSEC、L2TP、PPTP、openVPN、GRE、DMVPN等

?? Linux系統、支持python二次開發

?? DC 4~5.5V、平均功耗：通信2W/在線不通信1.2W

?? 工作溫度-40~+75oC、產品尺寸70x70x21.6mm

聯系我們

產品概述
規格參數
產品尺寸
常見問題

應用場景：分布式/分散式DTU核心通信板 | 板載/嵌入式5G工業路由器應用



支持SA/NSA雙模5G，提供4G/5G全網通高速網絡服務

雙網口、雙串口、UART（TTL）/RS232/RS485、GPS/北斗通信、Lora等豐富硬件接口

支持雙卡雙待+有線寬帶三通道智能冗余備份，讓通信安全可靠

支持電力101、104、南網/國網硬件加密、電力1.4/1.8GHz專網


支持IPSEC、L2TP、PPTP、openVPN、GRE、GRETAP、DMVPN等多種VPN協議

可選配定制VLAN、RIP、OSPF、BGP等網絡路由協議


支持標準Modbus TCP、OPC UA/MQTT、阿里/華為/移動/電信等主流物聯網IOT平臺

支持Ntirp、VRRP、流量統計、黑白名單、數據流過濾、DTU等實用功能


支持原始配置參數自定義，包括設備名稱、型號，恢復出廠后不丟失


支持愛陸通遠程運維云，能直接網絡穿透遠程訪問客戶自己的網口或串口終端設備


支持愛陸通設備管理平臺，可遠程對設備進行查看、配置、升級等運維工作，10K+容量


電力級高規格軟硬件方案，獨立強大的MCU處理器，多級別看門狗防護，永不宕機


產品獲得中國電科院型式測試認證、中國電科院安全加密認證、中國3C等權威機構認證


滿足5~35VDC寬壓，-40~+80oC抗寒耐高溫、防干擾，24小時全天候運行




工業化設計

采用高性能工業級無線模塊

采用高性能工業級32位通信處理器

采用金屬外殼，保護等級IP30

寬電源輸入（DC 5~35VDC）

高可靠性設計

WDT看門狗設計，保證系統穩定

采用完備的防掉線機制，保證數據終端永遠在線

以太網接口內置1.5KV電磁隔離保護

RS232/RS485接口內置15KV ESD保護

SIM/UIM卡接口內置15KV ESD保護

電源接口內置反相保護和過流、過壓保護

天線接口防雷保護（可選）

標準易用

提供標準RS232（或RS485）、以太網和WIFI接口，可直接連接串口設備、以太網設備和WIFI設備

提供標準有線WAN口（支持標準PPPOE協議），可直接連接ADSL設備

使用方便，靈活，多種工作模式選擇

智能型數據終端，上電即可進入數據傳輸狀態

方便的系統配置和維護接口（包括本地和遠端WEB和CLI方式）

強大安全

支持TCP Server 功能，可同時支持5個TCP 連接

支持ModBus RTU/TCP 協議轉換

支持雙數據中心備份傳輸及多數據中心同步傳輸（5個數據中心）

支持多中心，1-5 個中心

支持本地和遠程在線升級，導入導出配置文件

支持雙數據中心備份傳輸及多數據中心同步傳輸

支持本地日志存儲

支持硬件加密/解密（可選）

CPU系統
CPU	工業級32位通信處理器
FLASH	16MB（可擴展至64MB）
SDRAM	128MB
接口參數
UART0	數據通信接口，3.3V電壓域，與RS232_0不可同時使用串口速率：2400~115200bps，默認115200bps 停止位：1、1.5(可選)、2位校驗：無校驗、偶校驗、奇校驗超大緩存：最大可支持10MB串口緩存
RS232_0	標準RS232，數據通信串口，與UART0不可同時使用串口速率：2400~115200bps，默認115200bps 停止位：1、1.5(可選)、2位校驗：無校驗、偶校驗、奇校驗超大緩存：最大可支持10MB串口緩存
RS232_1/ RS485（可選）	標準RS232/RS485（可選），調試串口（可做數據通信）串口速率：2400~115200bps，默認115200bps 停止位：1、1.5(可選)、2位校驗：無校驗、偶校驗、奇校驗超大緩存：最大可支持10MB串口緩存
WAN口	1路10/100M以太網WAN口（可配置為LAN口）自適應MDI/MDIX，內置1.5KV電磁隔離保護
LAN口	1路10/100M以太網LAN口自適應MDI/MDIX，內置1.5KV電磁隔離保護
天線接口	IPEX 連接器，特性阻抗50 歐。注：天線需接無線模塊的主天線接口（即標示“M”或“MAIN”的IPEX接口）
SIM卡信號	標準SIM卡控制信號，支持1.8/3V SIM/UIM 卡
電源	供電范圍：DC 4~5.5V 推薦：DC 5V 工作電流：<3000mA@5VDC
復位信號	保持復位信號低電平8S，可將設備的配置參數恢復為出廠默認值
網絡指示	Online、DIAL、SIM、RF1、RF2等5個引腳指示網絡狀態
調試電源接口	XH-2接口（2.54mm間距）供電范圍：DC 4~5.5V
調試接口	PH-8接口（2.0mm間距） 1路10/100M以太網口（與LAN接口為同一路） 1路RS232_2（與RS232_1為同一路） Enable功能（低電平有效，低電平時RS232_1無效）
調試指示燈	共2個紅色貼片LED燈指示設備工作狀態 Power LED：正常上電后燈亮，斷電后燈滅； RUN LED：正常運行時閃爍（約1.25Hz），工作異常時長亮或長滅
復位按鍵	長按此按鈕8S，可將設備的配置參數恢復為出廠默認值
SIM/UIM卡接口（可選）	標準翻蓋式卡座接口支持1.8/3V SIM/UIM 卡內置15KV ESD保護
網絡參數
無線網絡	GSM/GPRS/EDGE：850/900/1800/1900MHz CDMA：800/1900MHz WCDMA/HSUPA/HSPA+：850/900/1900/2100MHz CDMA2000 1x/ EVDO Rev. A：800/1900MHz TD-SCDMA：1880-1920/2010-2025MHz(A/F) TDD-LTE：Band 38/39/40/41和Band 61/62（專網） FDD-LTE：Band 1/2/3/4/5/7/8/13/17/20/25/28
WAN協議	支持PPP/PPPOE
PPP層心跳	維護與運營商的網絡鏈接，防止被強制休眠，保證拔號鏈接的穩定性
網絡認證	支持CHAP/PAP認證
TCP層心跳	在TCP層實現對應用服務器的連接偵測
WIFI參數
標準及頻段	支持IEEE802.11b/g/n標準
理論帶寬	IEEE802.11b/g：最高速率達54Mbps EEE802.11n：最高速率達150Mbps
安全加密	支持WEP、WPA、WPA2等多種加密方式，可選WPS功能)
供電參數
供電范圍	DC 5~35V
標準電源	DC 12V/1.5A
通信電流	<500mA (@12VDC)
機械參數
外形尺寸	70x70x21.6mm（不包含配件）
重量	50g（不包含配件）
環境參數
工作溫度	-35~+75oC（-31~+167℉）
儲存溫度	-40~+85oC（-40~+185℉）
相對濕度	95%(無凝結)
