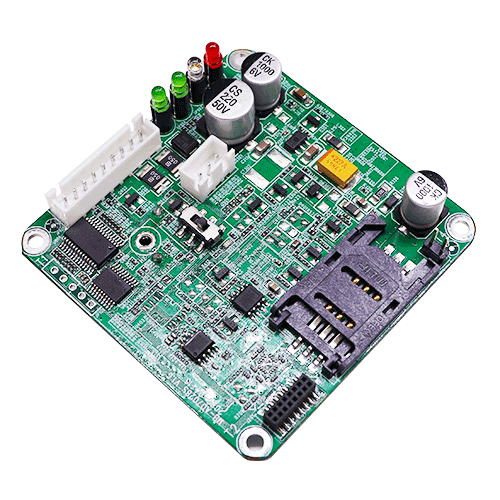

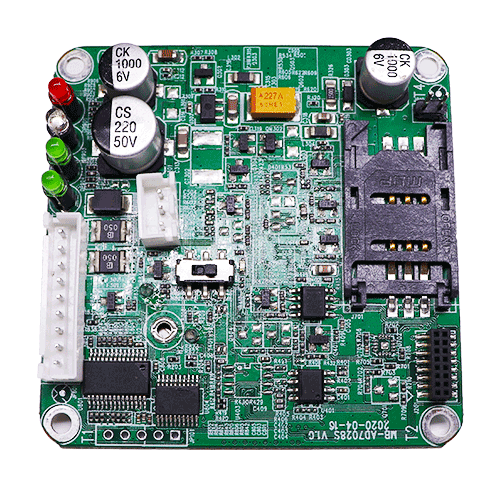

低功耗嵌入式DTU—AD7028S-X

全網通2串端子排MQTT豐富選配寬壓電流通信電流低功耗

?? 4G/3G/2G全網通、cat1、NB

?? 2路RS232/TTL、1路RS485、5中心連接

?? TCP/UDP/modbus/MQTT/Ntrip等協議

?? 可選GPS、北斗、雙卡、Esim卡、NB等

?? DC 5~35V，12V待機電流<10mA (4G在線不通信)

?? 4G數據通信電流<65mA(LOW 模式)

?? 可配置高/低功耗運行模式

?? 工作溫度-35~+75oC，設備尺寸65x65x24.6mm

聯系我們

產品概述
規格參數
產品尺寸
常見問題

應用場景：電力深度融合FTU通信 | 低成本低功耗監測系統通信解決方案



支持單網口，雙串口、雙卡雙待、GPS/北斗定位和通信、Lora等

支持單網口，雙串口、雙卡雙待、GPS/北斗定位和通信、Lora等

支持電力101、104、南網/國網硬件加密、電力1.4/1.8GHz專網


支持IPSEC、L2TP、PPTP、openVPN、GRE、GRETAP、DMVPN等多種VPN協議

可選配定制VLAN、RIP、OSPF、BGP等網絡路由協議


支持標準Modbus TCP、OPC UA/MQTT、阿里/華為/移動/電信等主流物聯網IOT平臺

支持Ntirp、VRRP、流量統計、黑白名單、數據流過濾、DTU等實用功能


支持原始配置參數自定義，包括設備名稱、型號，恢復出廠后不丟失


支持愛陸通遠程運維云，能直接網絡穿透遠程訪問客戶自己的網口或串口終端設備


支持愛陸通設備管理平臺，可遠程對設備進行查看、配置、升級等運維工作，10K+容量


電力級高規格軟硬件方案，獨立強大的MCU處理器，多級別看門狗防護，永不宕機


產品獲得中國電科院型式測試認證、中國電科院安全加密認證、中國3C等權威機構認證


滿足5~60VDC寬壓，-40~+80oC抗寒耐高溫、防干擾，24小時全天候運行




工業化設計

采用高性能工業級無線模塊

采用高性能工業級32位通信處理器

寬溫設計（-35～+75℃正常工作）

寬電源輸入（DC 5~60V）

高可靠性設計

WDT看門狗設計，保證系統穩定

采用完備的防掉線機制，保證數據終端永遠在線

以太網接口內置1.5KV電磁隔離保護

RS232/RS485接口內置15KV ESD保護

SIM/UIM卡接口內置15KV ESD保護

電源接口內置反相保護和過流、過壓保護

10MB超大串口數據緩存，保證數據安全不丟失

天線接口防雷保護（可選）

標準易用

采用工業端子接口，特別適合于工業現場應用

提供標準RS232（可選RS485）和以太網接口，可直接連接串口設備和以太網設備

方便的系統配置和維護接口（可選串口配置或網頁配置）

智能型數據終端，上電即可進入數據傳輸狀態

使用方便，靈活，多種工作模式選擇

支持串口升級、遠程維護，設備日志導出

強大安全

支持TCP Server 功能，可同時支持5個TCP 連接

支持ModBus RTU/TCP 協議轉換

支持雙數據中心備份傳輸及多數據中心同步傳輸（5個數據中心）

支持多中心，1-5 個中心

支持本地和遠程在線升級，導入導出配置文件

支持電力101、104以及兩者協議互轉

內嵌標準TCP/UDP 協議，支持透明數據傳輸

支持登錄安全認證

支持雙數據中心備份傳輸及多數據中心同步傳輸

多指示燈，可指示多種系統狀態

支持本地日志存儲

支持雙SIM卡（可選）

支持硬件加密/解密（可選）

CPU系統
CPU	工業級32位通信處理器
FLASH	16MB（可擴展至64MB）
SDRAM	128MB
接口參數
串口	2個RS232串口（或1個RS232和 1個RS485），內置15KV ESD保護，串口參數如下：串口形式：8PIN工業端子，3.81mm間距串口類型：串口1，RS232/RS485(可選)；串口2，RS232。數據位：5、6、7、8位停止位：1、1.5(可選)、2位校驗：無校驗、偶校驗、奇校驗串口速率：2400~115200bps，默認115200bps 超大緩存：支持10MB串口緩存
LAN接口	1個10/100M以太網口，自適應MDI/MDIX，內置1.5KV電磁隔離保護
天線接口	標準SMA陰頭天線接口，特性阻抗50歐
SIM/UIM卡接口	標準翻蓋式卡座接口，支持1.8/3V SIM/UIM 卡，內置15KV ESD保護
電源接口	工業端子，3.81mm間距
復位按鈕	在設備內部。長按此按鈕8S，可將設備的配置參數恢復為出廠默認值
指示燈	具有POWER、MODULE、SIM、STATUS指示燈
網絡參數
無線網絡	GSM/GPRS/EDGE：850/900/1800/1900MHz CDMA：800/1900MHz WCDMA/HSUPA/HSPA+：850/900/1900/2100MHz CDMA2000 1x/ EVDO Rev. A：800/1900MHz TD-SCDMA：1880-1920/2010-2025MHz(A/F) TDD-LTE：Band 38/39/40/41和Band 61/61（專網） FDD-LTE：Band1/2/3/4/5/7/8/12/13/17/18/19/20/21 /25/26/28/66
PPP協議	支持點對點拔號協議
PPP層心跳	維護與運營商的網絡鏈接，防止被強制休眠，保證拔號鏈接的穩定性
網絡認證	支持CHAP/PAP認證
TCP層心跳	在TCP層實現對應用服務器的連接偵測
供電參數
供電范圍	DC 5~60V，推薦12VDC
待機電流	<250mA (@12VDC)
通信電流	<410mA (@12VDC)
機械參數
外形尺寸	108.43x85x40.7mm（不包含配件）
重量	126g（不包含配件）
環境參數
工作溫度	-35~+75oC（-31~+167℉）
儲存溫度	-40~+85oC（-40~+185℉）
相對濕度	95%(無凝結)
