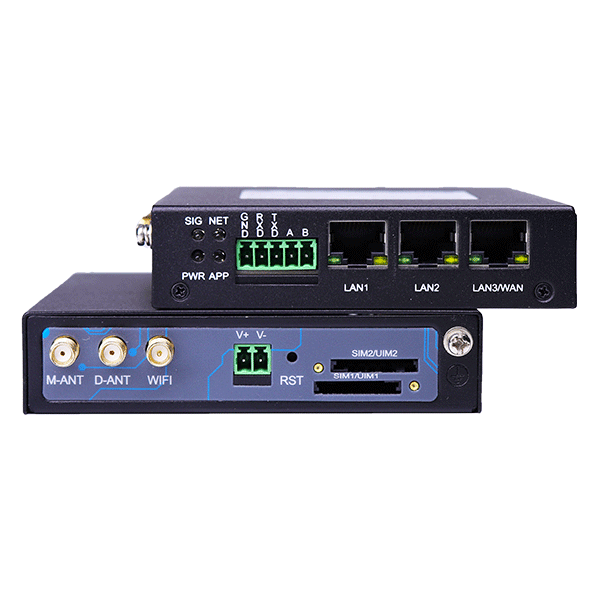

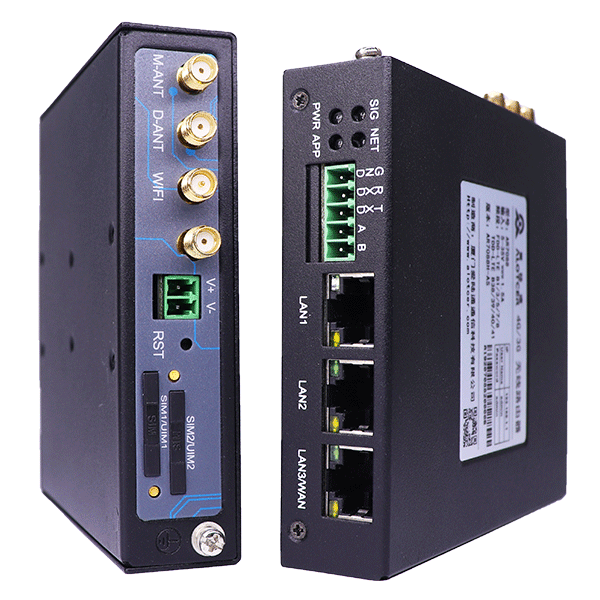

分布式光伏工業網關—AR7088H-X

雙模5G3網口雙卡雙待MQTTVPN組網二次開發寬溫寬壓

?? 5G全網通、SA/NSA雙模、兼容4G/3G/2G

?? 3路LAN（一路可為WAN）、1路RS232/485

?? 可選雙卡、GPS、北斗、電力加密、公專一體、WIFI

?? MQTT、Modbus TCP、OPC UA、Ntirp、DTU功能

?? IPSEC、L2TP、PPTP、openVPN、GRE、DMVPN等

?? Linux系統、支持python二次開發

?? 9~35VDC(電力版9~60VDC)、在線不通信1.4W，通信1.9W(12V)

?? 工作溫度-35~+75oC、產品尺寸107x98x24mm

聯系我們

產品概述
規格參數
產品尺寸
常見問題

應用場景：電力有線/無線硬件加密專網 | 光伏并網4G/5G組網 | 小體積3網口工業CPE應用

支持SA/NSA雙模5G，提供4G/5G全網通高速網絡服務

三網口、雙串口、雙卡雙待、WIFI、GPS/北斗定位和通信、Lora，巴掌大小導軌安裝

支持雙卡雙待+有線寬帶三通道智能冗余備份，讓通信安全可靠

支持電力101、104、南網/國網硬件加密、電力1.4/1.8GHz專網

支持IPSEC、L2TP、PPTP、openVPN、GRE、GRETAP、DMVPN等多種VPN協議

可選配定制VLAN、RIP、OSPF、BGP等網絡路由協議

支持標準Modbus TCP、OPC UA/MQTT、阿里/華為/移動/電信等主流物聯網IOT平臺

支持Ntirp、VRRP、流量統計、黑白名單、數據流過濾、DTU等實用功能

支持原始配置參數自定義，包括設備名稱、型號，恢復出廠后不丟失

支持愛陸通遠程運維云，能直接網絡穿透遠程訪問客戶自己的網口或串口終端設備

支持愛陸通設備管理平臺，可遠程對設備進行查看、配置、升級等運維工作，10K+容量

電力級高規格軟硬件方案，獨立強大的MCU處理器，多級別看門狗防護，永不宕機

產品獲得中國電科院型式測試認證、中國電科院安全加密認證、中國3C等權威機構認證

滿足9~35VDC寬壓，-35~+75oC抗寒耐高溫、防干擾，24小時全天候運行

工業化設計

采用高性能工業級無線模塊

采用高性能工業級32位通信處理器

采用金屬外殼，保護等級IP30

寬電源輸入（DC 5~35VDC）

高可靠性設計

WDT看門狗設計，保證系統穩定

采用完備的防掉線機制，保證數據終端永遠在線

以太網接口內置1.5KV電磁隔離保護

RS232/RS485接口內置15KV ESD保護

SIM/UIM卡接口內置15KV ESD保護

電源接口內置反相保護和過流、過壓保護

天線接口防雷保護（可選）

標準易用

提供標準RS232（或RS485）、以太網和WIFI接口，可直接連接串口設備、以太網設備和WIFI設備

提供標準有線WAN口（支持標準PPPOE協議），可直接連接ADSL設備

使用方便，靈活，多種工作模式選擇

智能型數據終端，上電即可進入數據傳輸狀態

方便的系統配置和維護接口（包括本地和遠端WEB和CLI方式）

同時支持掛耳式和35mm Din-rail式安裝

強大安全

支持多種WAN連接方式，包括靜態IP，DHCP，PPPOE，2.5G/3G/4G

支持無線網絡和有線WAN雙鏈路智能切換備份功能（可選）

支持VPN（PPTP，L2TP，IPSEC 和 GRE）（注：僅VPN版支持）

支持遠程管理，SYSLOG、SNMP、TELNET、SSHD，HTTPS等功能

支持本地和遠程在線升級，導入導出配置文件

支持NTP，內置RTC

支持國內外多種DDNS

支持MAC地址克隆

WIFI支持802.11b/g/n,支持WIFI AP、AP Client

WIFI支持WEP,WPA，WPA2等多種加密方式

支持多種上下線觸發模式，包括短信、電話振鈴、串口數據、網絡數據觸發上/下線模式

支持APN/VPDN

支持多路DHCP server及DHCP client，DHCP捆綁MAC地址，DDNS，防火墻，NAT，DMZ主機，QoS，流量統計,實時顯示數據傳輸速率等功能

支持TCP/IP、UDP、FTP（可選）、HTTP等多種網絡協議

支持SPI防火墻，VPN穿越，訪問控制，URL過濾，等功能

支持本地日志存儲

支持GPS/北斗功能（可選）

支持雙SIM卡（可選）

CPU系統
CPU	工業級32位通信處理器
FLASH	16MB（可擴展至64MB）
SDRAM	128MB
接口參數
WAN接口	1個10/100M以太網口（RJ45插座），自適應MDI/MDIX，內置1.5KV電磁隔離保護
LAN接口	2個10/100M以太網口（RJ45插座），自適應MDI/MDIX，內置1.5KV電磁隔離保護
串口	1個RS232 /RS485串口，5 pin 3.5mm間距端子接口，內置15KV ESD保護，串口參數如下：數據位：5、6、7、8位停止位：1、1.5(可選)、2位校驗：無校驗、偶校驗、奇校驗、SPACE(可選)及MARK校驗(可選) 串口速率：2400~115200bits/s
天線接口	蜂窩/GPS/北斗天線：標準SMA陰頭天線接口，特性阻抗50歐 WIFI天線：標準SMA陽頭天線接口，特性阻抗50歐
SIM/UIM卡接口	標準的抽屜式用戶卡接口，支持1.8V/3V SIM/UIM卡，內置15KV ESD保護
電源接口	2 pin 3.81mm間距端子接口，內置電源反相保護和過流、過壓保護
復位按鈕	長按此按鈕8S，可將ROUTER的配置參數恢復為出廠默認值
指示燈	具有 “PWR”、“SIG”、“NET”、“APP”、“網口Link”指示燈
網絡參數
無線網絡	GSM/GPRS/EDGE：850/900/1800/1900MHz CDMA：800/1900MHz WCDMA/HSUPA/HSPA+：850/900/1900/2100MHz CDMA2000 1x/ EVDO Rev. A：800/1900MHz TD-SCDMA：1880-1920/2010-2025MHz(A/F) TDD-LTE：Band 38/39/40/41和Band 61/62（專網） FDD-LTE：Band 1/2/3/4/5/7/8/13/17/20/25/28
WAN協議	支持PPP/PPPOE
LAN協議	支持APR
網絡認證	支持CHAP/PAP認證
網絡接入	支持APN/VPDN
IP應用	支持Ping、Trace、DHCPServer 、DHCP Relay、 DHCP Client、DNS relay、DDNS 、Telnet
IP路由	支持靜態路由
WIFI參數
標準及頻段	支持IEEE802.11b/g/n標準
理論帶寬	IEEE802.11b/g：最高速率達54Mbps EEE802.11n：最高速率達150Mbps
安全加密	支持WEP、WPA、WPA2等多種加密方式，可選WPS功能)
供電參數
供電范圍	DC 9~35V
標準電源	DC 12V/1.5A
通信電流	<500mA (@12VDC)
機械參數
設備外殼	高硬度鐵質外殼

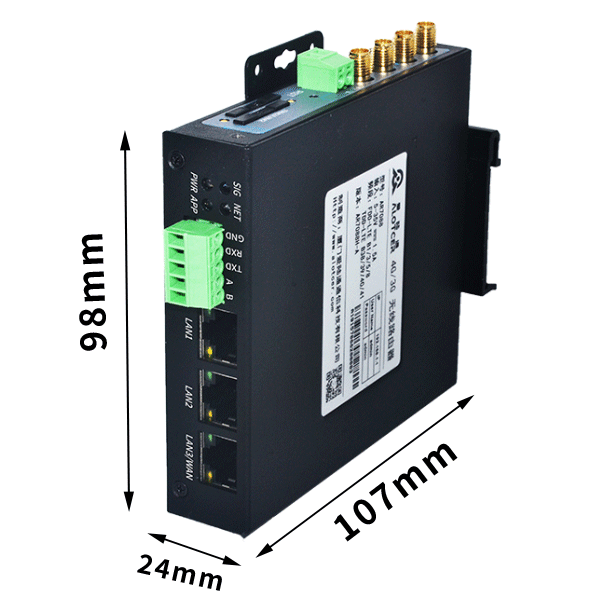

外形尺寸	107x98x24mm（不包含配件）
重量	350g（不包含配件）
安裝方式	掛耳式或DIN 35mm導軌式（選配）
環境參數
工作溫度	-35~+75oC（-31~+167℉）
儲存溫度	-40~+85oC（-40~+185℉）
相對濕度	95%(無凝結)
